超精密撞點機

產品介紹:超精密撞點機較多應用于3C產品(如手機、iPad、電腦、顯示器)背光模組導光板模仁 陣列微透鏡加工,加工模仁無火山口,易于成型;含鐳射打點及鐳射補點選項,可定制其它規格大小尺寸機器,形狀可根據刀具形狀任意控制 。

訪問量:14556
聯系電話

技術參數TECHNICAL PARAMETERS

主要規格GP-Z130NGP-Z190NGP-Z950GP-Z1000A
XY軸行程300*400420*500950*7501080*900
PZT  行程100um
加工效率40~70個點/ (根據點排布規則)20個點/35個點/
加工點徑(與刀具R角度相關)30~60um                                         30~120um
加工深度1um~10um                                         1um~20um
深度誤差±0.15um            ±0.5um
激光打點、補點功能選配,激光可以加工曲面模仁及同板漸變大小。也可只用于補點。標配

加工樣品圖片Processing sample pictures

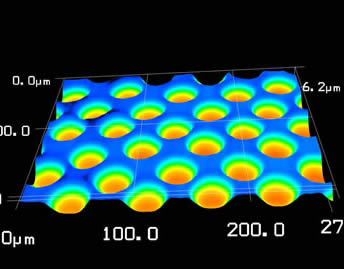

導光板注塑模具加工,深度6.2um手機導光板注塑模具加工撞點加激光補點非對稱異形微結構撞點

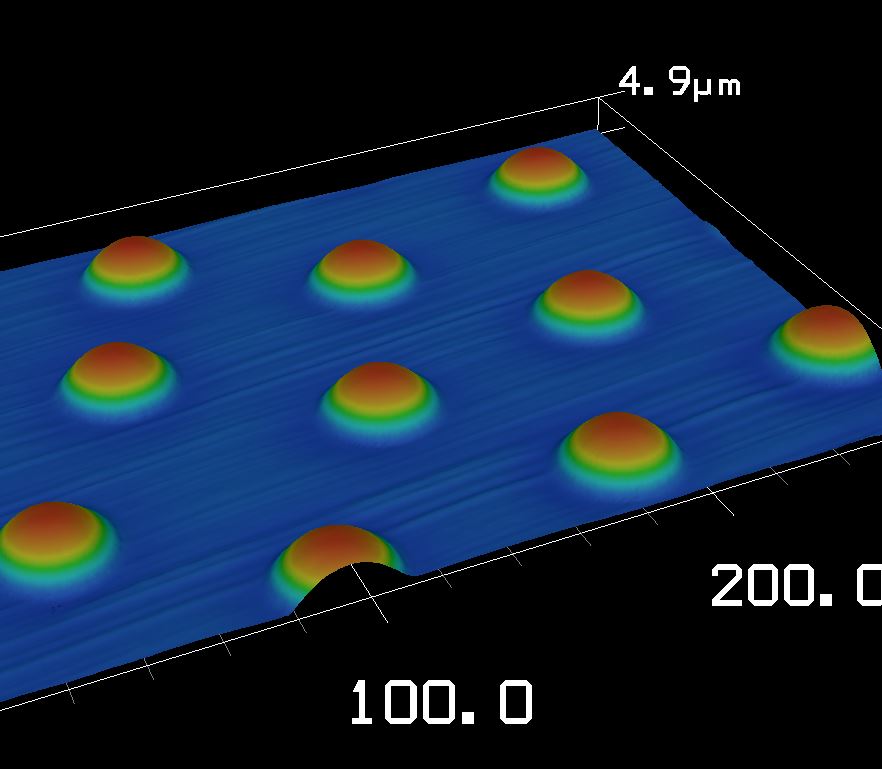

導光板注塑模具加工,深度4.9um

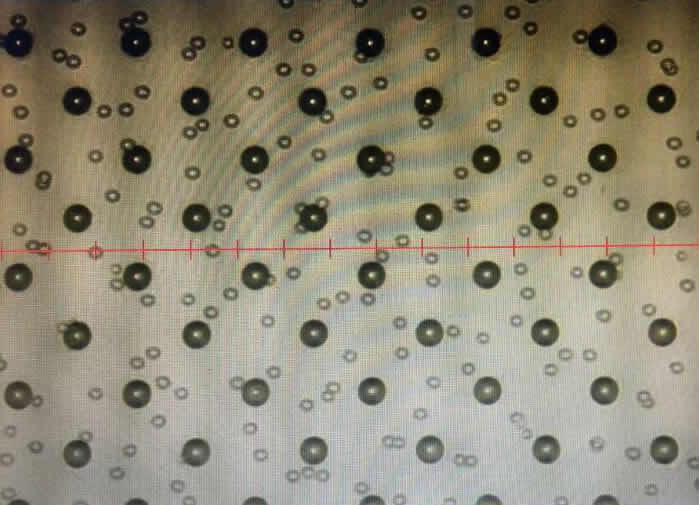

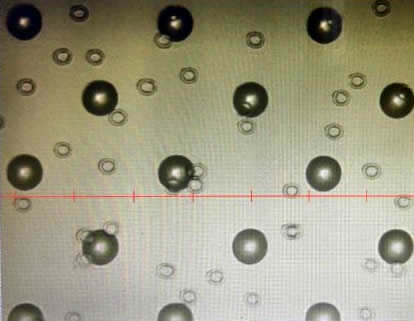

撞點加激光補點,激光深度 0.3um

錐形結構撞點

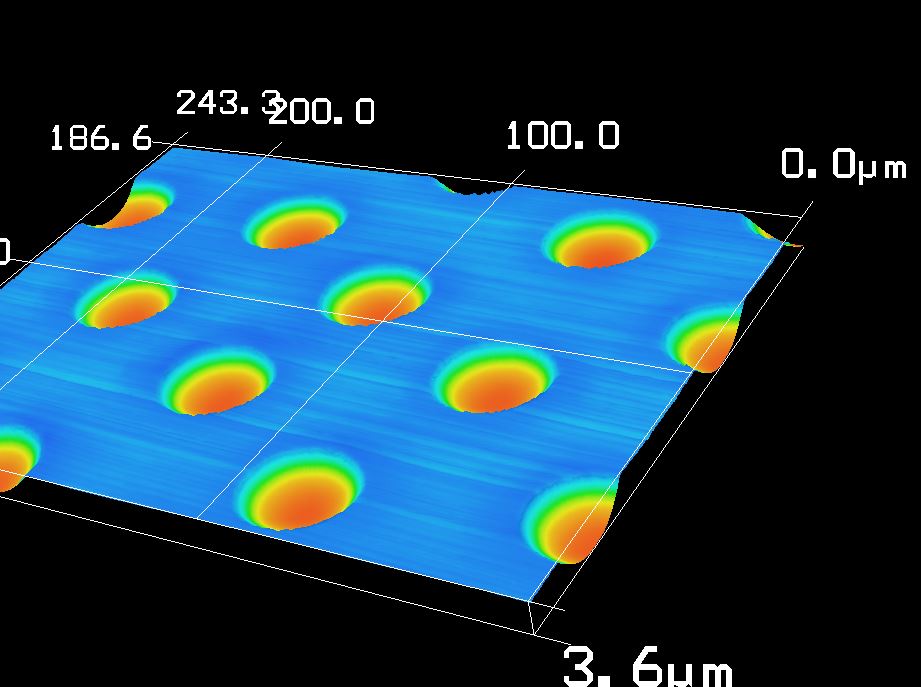

導光板注塑模具加工,深度3.6um
